Допоможіть розробці сайту, ділитися статтею з друзями!
Результати тестування хрестових викруток PH2 * 100 мм
Вітаємо всіх учасників форуму і просто цікавляться в інструменті!
Розповівши про тестування плоскогубців 150 мм, ми хотіли б продовжити цю серію публікацій, на цей раз присвятивши статтю тестування хрестових викруток PH2 * 100 мм.
Не секрет, що навіть у такого простого інструменту як викрутка є кілька важливих характеристик, що відповідають за її надійність і якість в цілому. До таких належать використовуваний матеріал, спосіб його загартування, досягнута твердість, а також момент скручування, який визначається додатком сили на метр. Це якщо про техніку, а якщо про практику, то якість викрутки визначається тим, як викрутка поводиться при роботі зі складними саморізами або шурупами.
В рамках цього тестування ми порівнювали три критерії: матеріал жала, його твердість, а також момент скручування на відповідність стандартам ISO. Відповідно до стандарту ISO8764, момент скручування хрестових викруток PH2 повинен бути не менше ніж 8.2 Н / м, що стало нашим орієнтиром в тестуванні. Що стосується визначення твердості жала, аналогічно тесту ШГІ, нами були проведені 3 послідовних вимірювання.
Варто відзначити, що наше припущення будувалося на тому, що велика твердість матеріалу забезпечує більшу стійкість викрутки до зриву. Однак однозначно стверджувати ми не можемо, так як важливо, як технологічно здійснювалася гарт інструменту, інформацією про які ми не володіємо. Матеріал жала був визначений за допомогою спектрального аналізу.
Лабораторія не дозволяла провести дослідження в граничних режимах, а стандарт ISO зовсім не враховує специфіки російського споживача, який часто використовують невідповідні шліци або працює з зазнали корозії (або інших дій) кріпленням. Саме тому твердість для російського ринку буде одним з ключових параметрів.
З іншого боку, звичайно важливий і матеріал, який відповідає за ресурс інструменту. При одній і тій же твердості викрутка S2 прослужить довше, а граничні значення на скручування у неї повинні бути трохи вище.
У тестуванні брали участь 10 зразків хрестових викруток: VIRA (арт. 391100 та арт. 626150), Brigadier (арт. 21322), Matrix (арт. 11844, арт. 11942 та арт. 11441), Stayer (арт. 25052-2- 10_z01), NPI (арт. 30024), Кобальт (арт. 646-355) і Dexell (арт. 443854), інформація з яких представлена нижче:

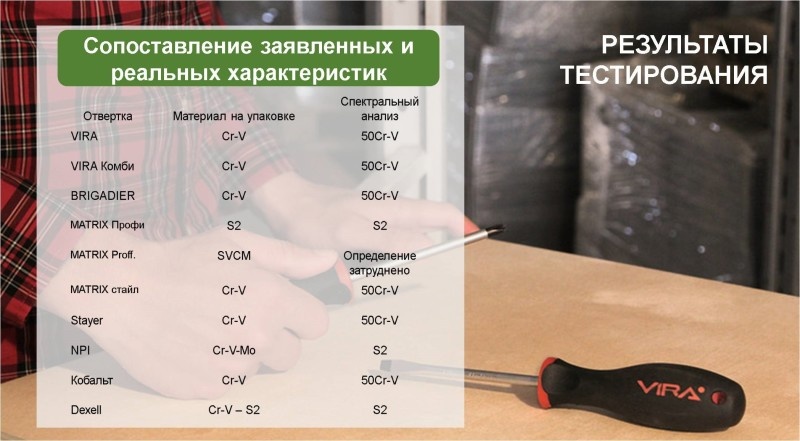

За результатами проведення спектрального аналізу, ми прийшли до висновку, що більшість виробників заявляють реально використовуваний матеріал, що вже вносить певні відмінності від тестування ШГІ. Однак навіть тут є зразок №8 - NPI, у якого було виявлено невідповідність: замість заявленої хром-ванадій-молібденової сталі була використана сталь S2. Крім того, визначення матеріалу у зразка №5 - Matrixбило утруднено, так як матеріал не відповідав жодному матеріалу, зареєстрованому в лабораторних документах.
За результатами тестування, було виявлено, що моменти скручування всіх зразків відповідають стандартам ISO 8764, що приємно нас здивував.
Що стосується твердості жала, то тільки у одного з зразків вона була заявлена на упаковці (зразок №9 - Кобальт), при цьому середнє значення в 39 HRC за трьома ізмереніямбило значно нижче заявленого діапазону в 51-54 HRC.
Зразки VIRA, Brigadier, Matrix Professional, Matrix Стайл, NPI і Dexell володіють твердістю вище середнього рівня по вибірці (рівного 48.00 HRC), в той час як зразки Stayer і Кобальтобладают твердістю значно нижче середнього по вибірці (45.30 і 39 HRC, відповідно).
Розглядаючи зразки з найбільш високою твердістю, варто відзначити, що найменші відхилення за трьома вимірами були отримані зразками VIRA і Matrix Professional (1.06 і 0.55 HRC), в той час як всі інші зразки продемонстрували істотні відхилення між вимірами, що говорить на користь нерівномірною гарту стрижнів . Серед даних зразків найбільшим чином виділяється зразок під брендом Dexell (45-55-45 HRC), а також зразок NPI (51.5-55-55.5 HRC) з різницею в 10 і 5.5 HRCмежду вимірами.
На підставі отриманої інформації нами було складено рейтинг інструментів по спадаючій твердості стрижня, який був накладений на діючі на 12 грудня 2016 р ціни Інтернет-магазинів. Цікаво відзначити, що ціна зразка NPI значно вищою за середню ціну за вибіркою, проте його реальні характеристики (51.5-55-55.5HRC) не так далекі від зразка Matrix Стайл (50-54-53HRC), ціна якого майже в три рази нижче ціни зразка NPI. Цікавий також зразок Matrix Профі, який займає 7 місце в рейтингу твердості (47-40.5-49 HRC) і 2 місце за ціною. Ще більша кількість питань викликає той факт, що зразки 4, 5, 6 належать одному бренду Matrix, при цьому зразки з хорошими характеристиками продаються за відносно низькими цінами, в той час як зразок з низками характерістікаміпродается по відносно високій ціні.
Чого ж ми не знаємо про викрутку?
Відповідно до проведених вимірів, всі тестовані хрестові викрутки відповідають стандартам ISO8764 на момент скручування жала. Однак, є досить сильні відхилення в виміряної твердості між зразками, а також між послідовними вимірами в рамках тестування одного конкретного зразка. У зв'язку з цим, лідерами тестування можуть бути визнані хрестові викрутки Matrixі VIRA, ціни на які є одними з найбільш нізкіхпо розглянутої вибірці. Даний аналіз дозволяє нам припустити, що аналогічно ШГІ, реальні характеристики інструменту не є наріжним каменем для встановлення ціни того чи іншого інструменту.
Окремо варто відзначити, що на відміну від результатів тестування ШГІ, в викруткою виробники більш чесні з покупцями, а вся продукція відповідає міжнародним стандартам ISO.
