Електродвигун від прання Індезит можна використовувати навіть після виходу з ладу машини. Наприклад, можна спорудити з двигуна електричний наждак. А це дуже корисна річ у гаражі чи на дачі. Щоб зібрати конструкцію, доведеться на вал електродвигуна прикріпити наждачний камінь. Він обертатиметься навколо своєї осі і дасть можливість господареві наточити столові ножі, садові лопати, сокири та ін. Можна придумати й інші ідеї застосування движка - це безліч пристроїв, що потребують обертання. Подумаємо, як підключити двигун від пральної машини Індезит, щоб змусити його крутитись.
Потрібна схема
Якщо ви знайшли застосування робочого двигуна від непотрібної пральної машини, що стала непотрібною, автомат, слід розібратися, яким чином відбувається включення мотора в електричну мережу. Перш ніж розпочинати роботи, необхідно уважно вивчити електричну схему приєднання двигуна, зрозуміти, яким чином він працював у пральні.
Підключення електромотора відбувається досить швидко, на це не піде багато часу. Спочатку може здатися, що проводків, що йдуть від двигуна, занадто багато. Однак, проаналізувавши наведену вище схему, ви зрозумієте, що не всі вони будуть задіяні. Працювати належить безпосередньо з проводами ротора і статора.
Знаходимо потрібний провідник
Після вивчення схеми, в голові повинен прояснитися сенс роботи електродвигуна. Якщо дивитися на колодку з проводкою спереду, то в більшості випадків перша пара лівих проводів підключається до датчика Холла, що регулює швидкість обертання СМА.У разі виготовлення саморобного пристрою вони не знадобляться.
Далі розташовуються важливі для нас проводки статора, що мають червоний і коричневий відтінки. За ними слідують кабелі, що направляються на щітки ротора. Їхня кольорова гама - сірий і зелений.
Для підключення електродвигуна пралки знадобляться 4 дроти: два статорні, 2 роторні.
Щоб двигун почав працювати від мережі, пусковий конденсатор не знадобиться. Сам двигун також не вимагає пускової обмотки. Далі дроти двигуна перевіряються мультиметром, переведеним у режим визначення опору. Одним щупом тестера слід торкатися дроту, іншим щупом - шукати йому пару.
Проводи таходатчика видадуть опір близько 70 Ом. Їх треба прибрати убік. Провідки, що залишилися, також продзвонюються мультиметром для пошуку пари.
Наводимо мотор у рух

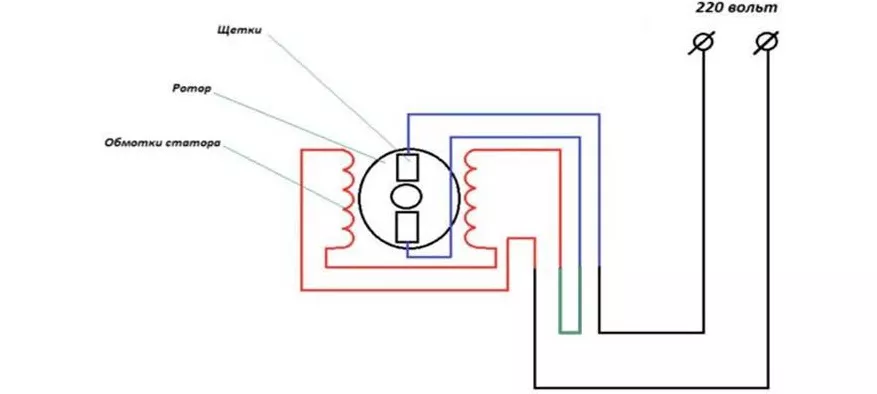

Коли пари проводів буде визначено, залишиться лише акуратно їх з'єднати. Як це зробити? Орієнтуючись на схему, об'єднайте кінчик обмотки статора зі щіткою ротора. Тут краще спорудити перемичку і подумати про її ізоляцію.
Перемичка на малюнку позначена зеленим кольором. Після закінчення цього кроку залишиться два проводки - кінчик роторної обмотки та кабель, що йде на щітку. На ці кінці подається напруга 220В. Коли відбудеться включення в електромережу, двигун буде обертатися. Електромотори пральних машин автоматів дуже потужні, тому працювати з саморобним пристроєм потрібно дуже акуратно. Бажано перед використанням конструкції зафіксувати двигун на рівній поверхні.

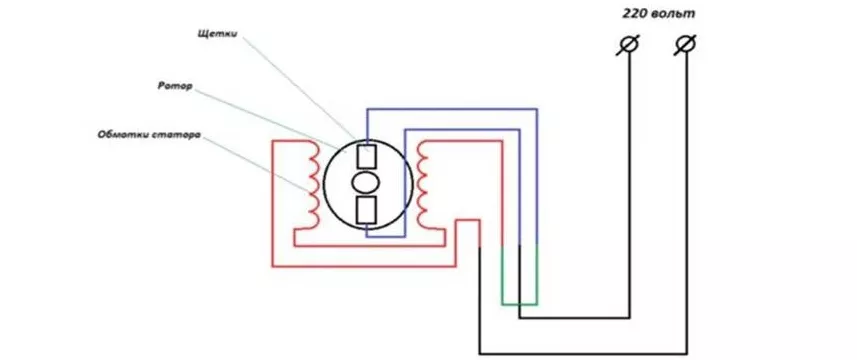

Якщо вам потрібно змінити напрямок обертання двигуна, потрібно зробити перемичку на інші дроти, переставити проводки роторних щіток. Як це здійснити, представлено на схемі.
Якщо зробити все за інструкцією, електродвигун запрацює та прослужить вам вірою та правдою довгий час. Коли обертатися мотор так і не починає, слід переконатися, що двигун взагалі справний.
