Умовні символи на будівельних кресленнях іноді викликають запитання у необізнаних замовників. Розглядаючи проект будинку, люди не можуть розібратися, яким малюнком, що позначено. Вивчаючи план приміщення, вони не розуміють, де будуть розміщені основні меблі та техніка.
Розберемося, як здійснюється позначення пральної машини на плані квартири. Розкажемо, як виглядають інші предмети обстановки на будівельних кресленнях. Ця інформація буде корисна тим, хто збирається будувати будинок або робити ремонт у квартирі.
Значок прання на плані
На етапі будівництва або ремонту будинку, замовникам доводиться розглядати нариси дизайнерів, вносити в них свої правки за потреби. На кресленнях схематично відображається, де в квартирі будуть встановлені ті чи інші меблі, сантехніка, побутові прилади. І щоб швидко зорієнтуватися, людям потрібно розуміти, що і яким символом позначається.
На плані квартири пральна машинка-автомат зображується як квадрат, в який вписано коло з жирною точкою посередині.
У сучасних квартирах пральні часто встановлюються в найнесподіваніших місцях. Особливо коли йдеться про малогабаритне житло. Шукати відповідний символ потрібно спочатку у ванній кімнаті, якщо там немає – то на кухні, у коридорі чи коморі.
Якщо йдеться про котедж, то зазвичай пральні машини розміщуються в пральні. Також знайти символ можна на кухні, в санвузлі, коридорі, вбиральні кімнаті, підвалі. У найсміливіших проектах відшукати автомат можна навіть у вітальні.
Позначення прання стандартне. Квадрат, в якому промальовано коло з точкою по центру, зустрічається не тільки в будівельних кресленнях, а й в інструкції до машини-автомату та на бірках речей. Тому, запам'ятавши символ разів, переплутати його з чимось іншим буде неможливо.
Як виглядають інші елементи?

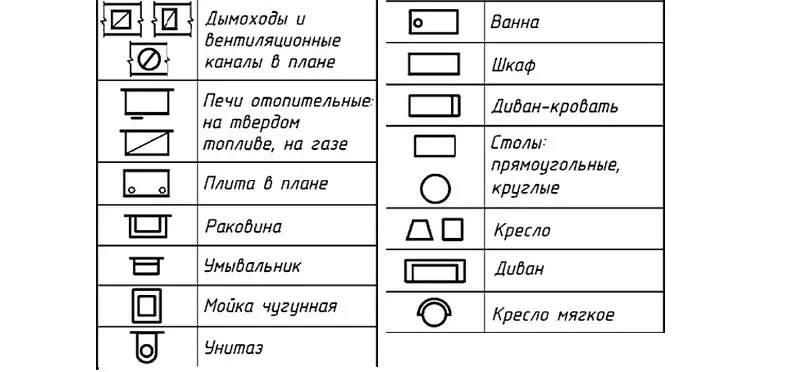

Розглядаючи будівельний план, можна побачити безліч незрозумілих символів - кружальців, паличок, різних прямокутників. Кожне позначення приховує за собою предмет обстановки. Деякі малюнки вказують на елементи системи опалення, інші – на меблі, треті – на побутові прилади. Розкажемо про основні зображення, що найчастіше зустрічаються.
- Прямокутник без лівої бічної межі. Це позначення обіднього столу. Залежно від розмірів це можуть бути меблі на 4 або 6 персон.
- Коло. Це символ круглого обіднього столу стандартного розміру (діаметром 110 см).
- Прямокутник з маленькою точкою у правому верхньому кутку - письмовий стіл.
- Довгий прямокутник з позначеними бортами з боків та зверху. Малюнок віддалено нагадує диван - саме цей предмет меблів і приховує за собою символ.
- Квадрат із промальованими бортиками позначає крісло. Зустріти такий символ можна у вітальні, спальні, дитячій кімнаті, на балконі тощо
- Трапеція, що розширюється догори. Це символ випорожнення. Так вказується розташування і обідніх, і письмових стільців.
- Прямокутник з діагональною лінією з лівого верхнього кута в правий нижній. Так зображується ліжко. Такий самий малюнок, але менших розмірів, вкаже на розташування дитячого ліжечка.
- Порожній прямокутник, всі чотири межі якого позначені. Це символ платтяної двостулкової шафи.
- Квадрат, у нижній частині якого промальована горизонтальна лінія. Так на плані показується невелика одностулкова шафка, розмірами 60х70 см.
- Горизонтальна лінія з великою кількістю перпендикулярних їй штрихів. Так на кресленнях малюється вішалка для одягу.
- Подовжений прямокутник з клавішами, що змальовані знизу. Так виділяється піаніно або синтезатор. Таке позначення можна зустріти в кухонній зоні. Цей малюнок інформує про місцезнаходження мийки.
- Цим символом позначається металева кухонна плита.
Далі розповімо, як позначаються деякі прилади, що розміщуються в пральні. Зазвичай тут встановлюються пральні, сушарки, машини для віджимання білизни.
- Квадрат, в якому промальовано коло з точкою - це символ пральної машинки-автомат.
- Квадрат, зверху якого промальовано невелике коло, а знизу - жирна крапка. Так зображується місце розміщення сушильної машинки.
Найпростіше розібратися з позначеннями у ванній кімнаті та санвузлі. Там усі малюнки дуже правдоподібно зображують дійсність.
- Вбудована ванна з прямими бортами. Габарити можуть відрізнятися, конкретні розміри прописані в плані квартири.
- Малюнок, що позначає місце розташування умивальника з гарячою та холодною водою.
- Цей символ позначає біде.
- Стандартне позначення унітазу.
- Квадрат, в якому промальований менший прямокутник і два невеликі кола символізує душовий піддон.
- Таким символом позначається пісуар. Зустрічається він у проектах квартир дуже рідко, а ось у кресленнях котеджів досить часто.
Вивчаючи проект багатоквартирного будинку, можна натрапити на зображення ліфта, сміттєпроводу та шахти сміттєвидалення, системи вентиляції.
Також на плані будинку схематично показується, де розташовані елементи, що відповідають за опалення приміщення.
- Опалювальна труба позначається довгим і тонким прямокутником.
- Прямокутник, всередині якого багато вертикальних прямих ліній вказує на розташування радіаторів опалення. Зазвичай ставляться батареї під вікнами.
- Змійовик зображується у вигляді декількох горизонтальних ліній, об'єднаних між собою бічними межами.
- Опалювальний котел позначається порожнім квадратом, знизу якого промальовані одна або дві вертикальні лінії (залежно від типу пристрою).
Аналізуючи проект будівельників, замовникам важливо розуміти розташування основних меблів, побутової техніки та комунікацій. Розбираючись у всіх тонкощах, можна вчасно поправки внести в план будинку або квартири. Тоді після закінчення ремонту жодних питань щодо обстановки у приміщенні не виникне.
